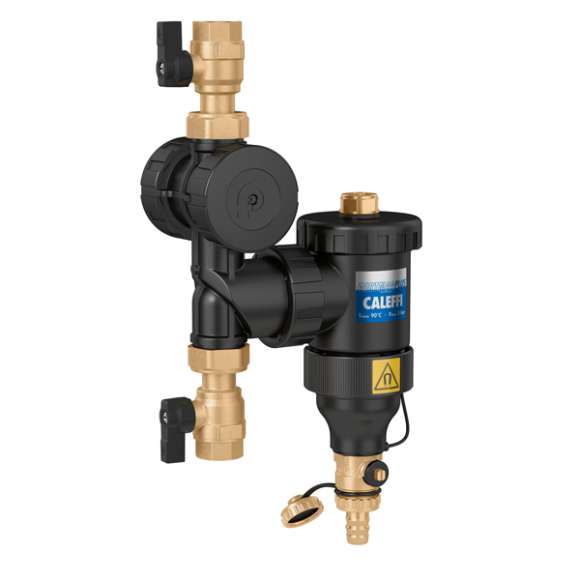

Filtro Defangatore Magnetico multifunzione Caleffi Dirtmagplus 1"

• Dispositivo multifunzione con defangatore e filtro.
• Specifico per la completa pulizia del circuito idraulico, a continua protezione del generatore e dei componenti.
• Corpo in tecnopolimero.
• Defangatore con elemento interno in tecnopolimero, completo di magnete.
• Due filtri ispezionabili con maglia in acciaio:
• 1 di primo passaggio (di colore blu) già installato,
• 1 di mantenimento (di colore grigio) in confezione.
• Valvole di intercettazione con calotta, corpo in ottone.
• Orientabile per installazioni orizzontali o verticali o 45 °.
• Attacchi filettati femmina.
• Rubinetto di scarico con portagomma.
• Pmax d’esercizio: 3 bar.
• Campo di temperatura: 0–90 °C.

DIRTMAGPLUS - Funzioni e particolarità

• L’azione combinata di filtro e defangatore garantisce la massima efficienza di separazione delle impurità all’interno dell’impianto fin dal primo passaggio.
• Il defangatore posizionato a monte del filtro evita un aumento delle perdite di carico dovute al progressivo intasamento.
• Elimina la magnetite presente nel circuito chiuso preservando i rotori magnetici dei circolatori.
• Installabile sia sulle tubazioni orizzontali sia su quelle verticali grazie all’attacco orientabile.
• Manutenzione estremamente veloce ed efficace grazie all’apertura bidirezionale del filtro, alla fascia magnetica facilmente asportabile ed allo scarico ad ampio passaggio.
• Cartuccia filtrante proposta con filtro per prima pulizia a maglia fine e filtro per mantenimento a maglia più grande.

Il filtro (di colore blu) a valle del defangatore e predisposto con una specifica maglia filtrante, permette di bloccare tutte le particelle che rimangono in circolazione, compiendo al meglio la operazione di prima pulizia delle tubazioni, a protezione del generatore e dei componenti dell’impianto. Il filtro viene proposto anche con una seconda cartuccia (di colore grigio) predisposta con una maglia filtrante a sezione di passaggio maggiore, utilizzabile in una fase di mantenimento, successiva al primo passaggio. La cartuccia filtrante a grande capacità è composta da due parti: un corpo esterno con maglia in acciaio inox ed un raccoglitore interno di impurità, opportunamente sagomato.

Funzionamento

Il dispositivo multifunzione è ottenuto dalla composizione di un defangatore ed un filtro a cartuccia disposti in serie. Il defangatore separa le impurità presenti nell’acqua mediante l’azione dell’elemento interno e trattiene le particelle ferrose grazie all’azione di due magneti. Il filtro a cartuccia separa le impurità mediante la selezione meccanica delle particelle in base alla loro dimensione attraverso una specifica maglia filtrante in rete metallica. Si ottiene così la massima efficienza di separazione delle particelle al primo passaggio.
